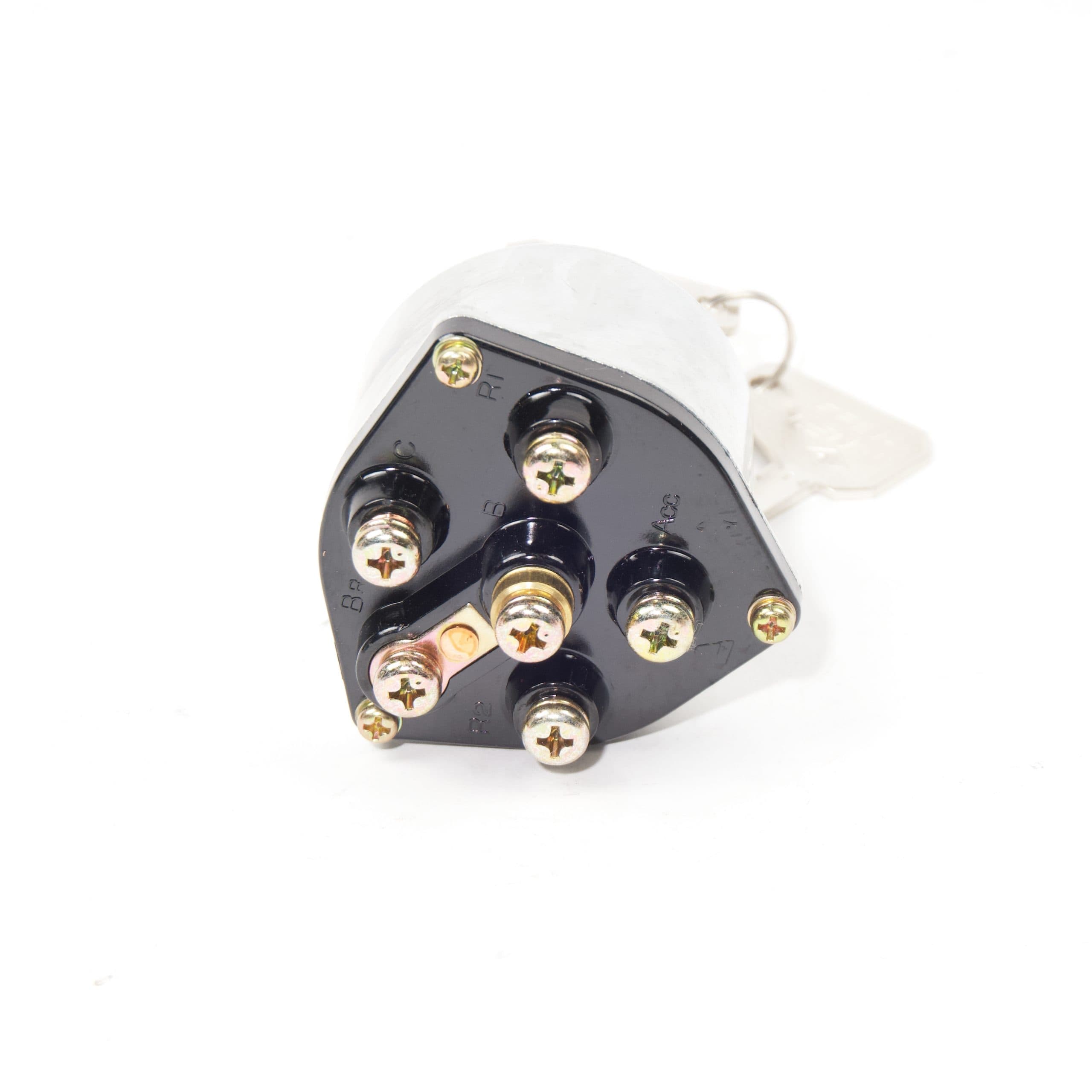

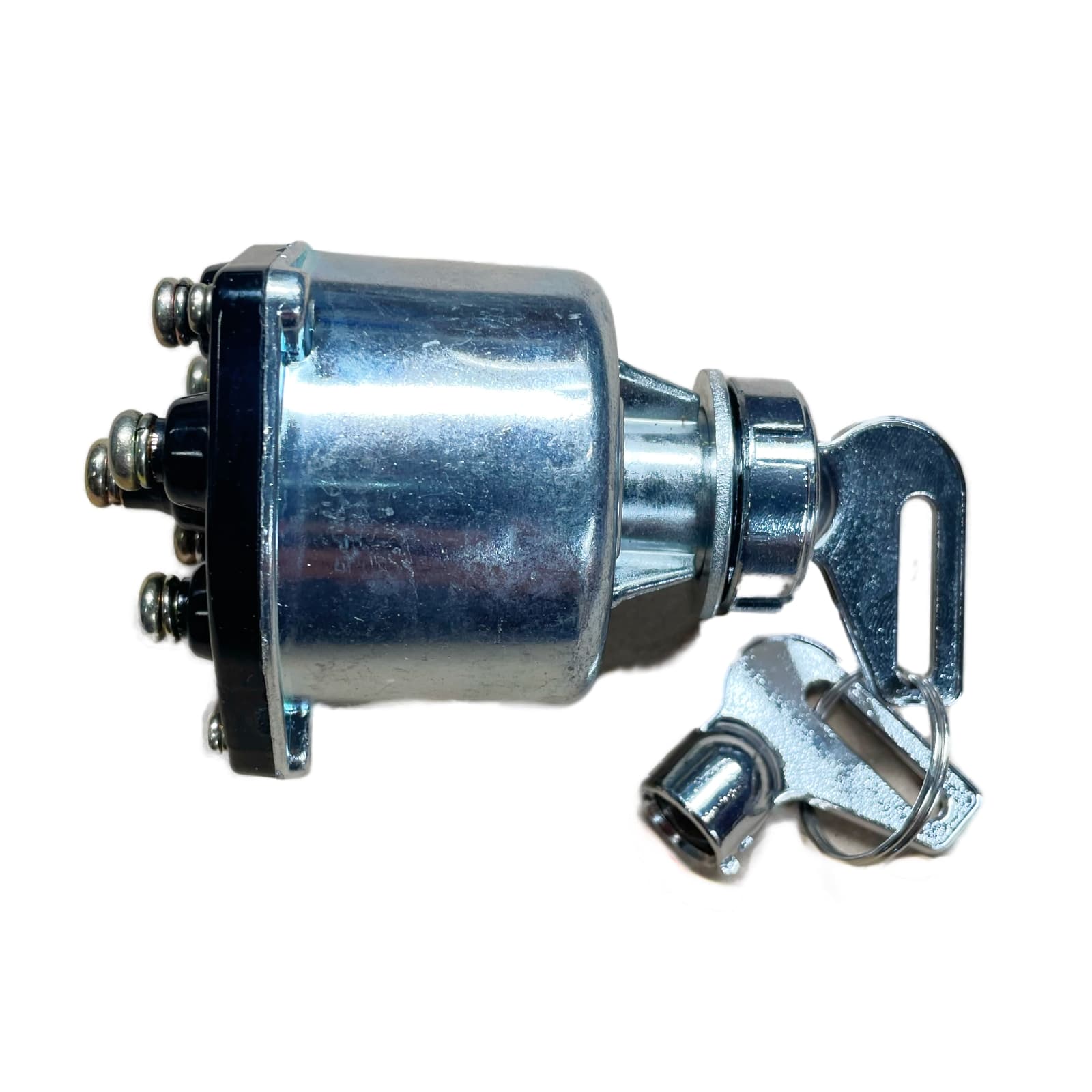

Contacteur de démarrage général Kubota | Yanmar | Iseki

-1 (gauche)

GLOW

B → BR

Préchauffage tant que la clé est maintenue

0

ARRÊT

Aucun

Tout est éteint, clé amovible

1 (droite)

MARCHE

B → R1, R2, (parfois ACC)

Contact mis, alimentation du tableau de bord et des soupapes

2

DÉMARRAGE

B → C + R1/R2

Démarreur activé

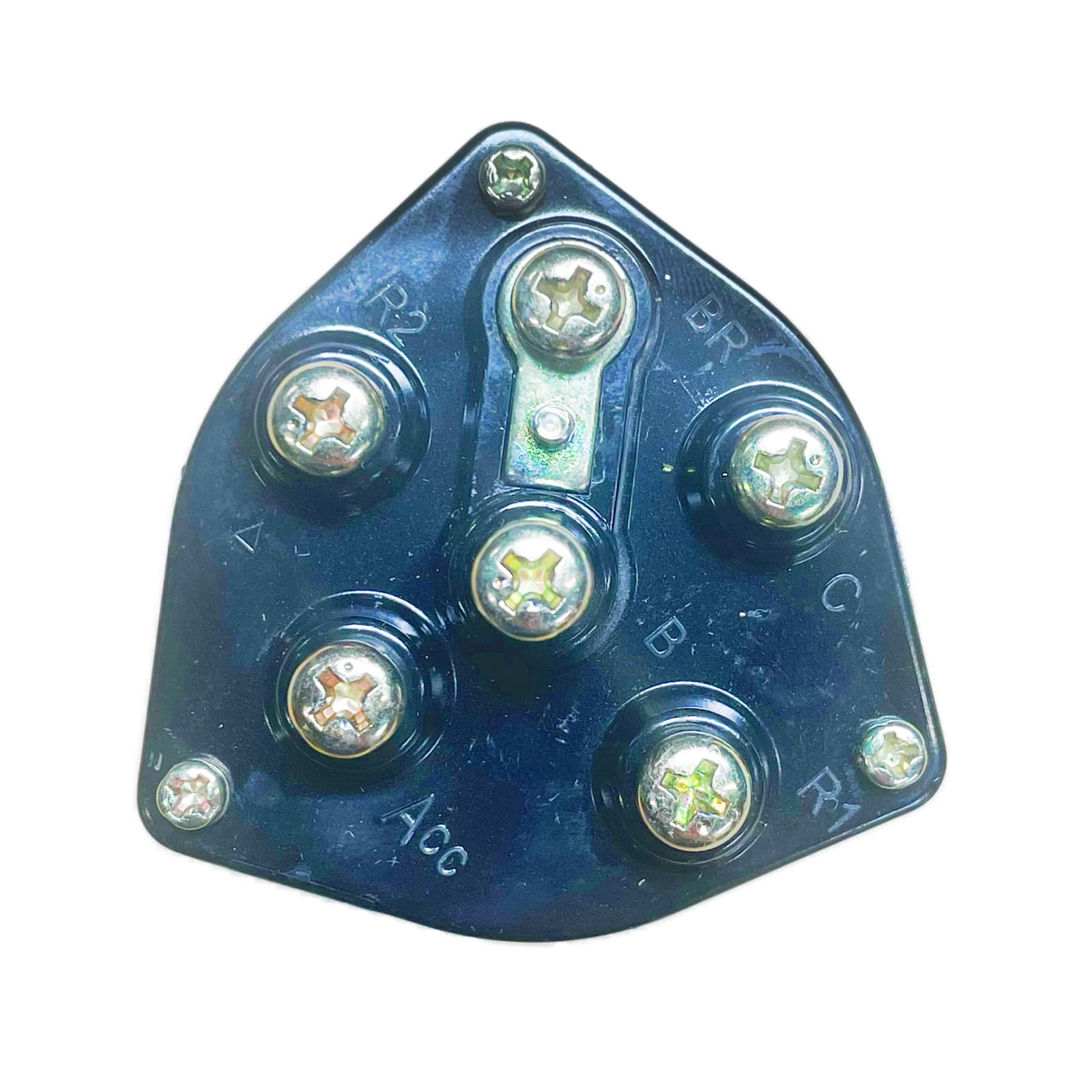

B

Batterie (alimentation 12 V en entrée)

Toujours

Alimentation pour contact interne

BR

Glow (préchauffage)

Uniquement en -1

Vers le relais de préchauffage ou les bougies de préchauffage directes

R1

Run 1 (contact principal)

Position 1 & 2

Tableau de bord, relais, boîtier à fusibles, fonction moteur

R2

Run 2 (alimentation secondaire)

Position 1 & 2

Lampe de contrôle de préchauffage, circuits supplémentaires

C

START / vers le relais de démarrage ou le démarreur

Uniquement en position 2

Commande le démarreur ou le relais de démarrage

ACC

Accessoire

Parfois uniquement en position 1

Radio, éclairage (rarement câblé sur les tracteurs)
